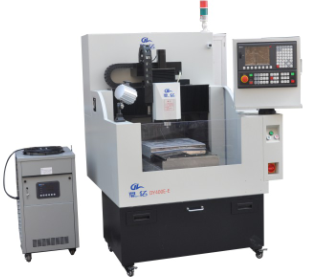

高光機機床電氣控制柜的說明

 說明如下：

工業現場的環境條件往往比較惡劣，數控機床在工作時，與電網、空間與周圍環境發生了聯系而受到電磁干擾。高光機電箱里面的比如浪涌電壓干擾、電快速瞬變脈沖群等，其傳播途徑無非是沿著低阻抗方向傳播，要使干擾不要傳導到敏感設備當中去，因此低阻抗路徑的設計是重點，但是低阻抗并不是說連接一根導線就是低阻抗路徑，要注意的是干擾是交流成分，且頻率較高。因此要從高頻的思路來考慮，如電纜線之間的電容效應，導線在高頻時表現的是電阻串聯電感的形式，原來在低頻的思路現在完全不適用了，其傳播途徑并不需要通過導線直接連接來傳導，導線之間的耦合電容路徑可能阻抗也比較小。

裝配高光機電控的人員因此也就不難理解一旦敏感的信號線和電源線并在一起時，就可能將干擾耦合過來，造成系統工作不正常，其主要表現在以下幾個方面：各電氣功能模塊將不能正常工作，微控系統往往會因干擾產生程序“跑飛”，傳感器模塊將會輸出偽信號，功率驅動模塊將會輸出畸變的驅動信號，使執行機構動。
